閘閥系列

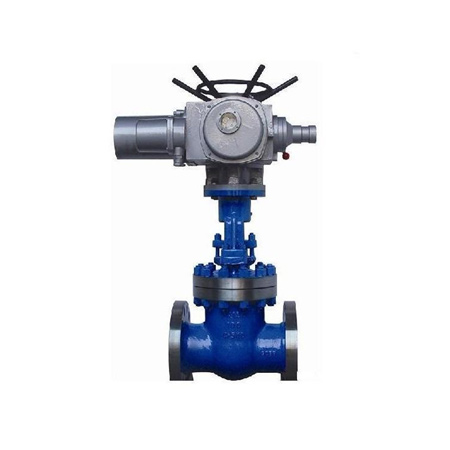

電動閘閥閘閥是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì);閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降。全國服務熱線：13729927285
產品簡介/ Product Introduction
閘閥是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì);閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降。因此,閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
產品特點 / Features
1、本閥適用于液、氣介質管路和設備，作為接通和斷流之用。2、本閥特別適用于雙向流通管路、直通式管路，流阻小。
3、本閥啟閉較省力，不易產生水錘現象，易于安裝。
4、密封副采用不銹鋼材料，具有耐磨損，防腐蝕等特點。
5、手輪順時針為關，反之為開，不允許借助任何杠桿。
產品參數 / Product parameters
| 主要性能參數： | |
| 適用溫度 | ≤200℃ |
| 適用介質 | 水、油品、氣及非腐蝕性介質 |
| 主要零部件 | 閥體、閥板、閥桿、密封面、閥蓋 |
| 主要材料 | 鑄鐵 |
| 類型 | 公稱通徑DN(mm) | L | D | D1 | b | Z-Φd | H | Do | 重量 weight |
| 暗桿 | 40 | 165 | 150 | 110 | 18 | 4-Φ19 | 257 | 140 | 10/11 |
| 50 | 178 | 165 | 125 | 20 | 4-Φ19 | 290 | 160 | 16/17 | |
| 65 | 190 | 185 | 145 | 20 | 4-Φ19 | 315 | 160 | 20/21 | |
| 80 | 203 | 200 | 160 | 22 | 8-Φ19 | 362 | 200 | 26/28 | |
| 100 | 229 | 220 | 180 | 24 | 8-Φ19 | 397 | 200 | 33/35 | |
| 125 | 254 | 250 | 210 | 26 | 8-Φ19 | 447 | 240 | 46/49 | |
| 150 | 267 | 285 | 240 | 26 | 8-Φ23 | 500 | 240 | 65/70 | |
| 200 | 292 | 340 | 295 | 26/30 | 8-Φ23/12-Φ23 | 597 | 320 | 101/108 | |
| 250 | 330 | 395/405 | 350/355 | 28/32 | 12-Φ23/12-Φ28 | 735 | 320 | 163/188 | |
| 300 | 356 | 445/460 | 400/410 | 28/32 | 12-Φ23/12-Φ28 | 840 | 400 | 226/260 | |
| 350 | 381 | 505/520 | 460/470 | 30/36 | 16-Φ23/16-Φ28 | 925 | 400 | 290/334 | |
| 400 | 406 | 565/580 | 515/525 | 32/38 | 16-Φ28/16-Φ31 | 1087 | 500 | 410/472 | |
| 450 | 432 | 615/640 | 565/585 | 32/40 | 20-Φ28/20-Φ31 | 1175 | 500 | 620/710 | |
| 500 | 457 | 670/715 | 520/650 | 34/42 | 20-Φ28/20-Φ34 | 1440 | 500 | 760/875 | |
| 600 | 508 | 780/840 | 725/770 | 36/48 | 20-Φ31/20-Φ37 | 1585 | 500 | 1000/1150 | |
| 明桿 | 40 | 165 | 150 | 110 | 18 | 4-Φ19 | 252 | 135 | 11/12 |
| 50 | 178 | 165 | 125 | 20 | 4-Φ19 | 295 | 180 | 17/18 | |
| 65 | 190 | 185 | 145 | 20 | 4-Φ19 | 330 | 180 | 21/22 | |
| 80 | 203 | 200 | 160 | 22 | 8-Φ19 | 382 | 200 | 27/28 | |
| 100 | 229 | 220 | 180 | 24 | 8-Φ19 | 437 | 200 | 35/37 | |
| 125 | 254 | 250 | 210 | 26 | 8-Φ19 | 508 | 240 | 46/49 | |
| 150 | 267 | 285 | 240 | 26 | 8-Φ23 | 580 | 240 | 66/70 | |
| 200 | 292 | 340 | 295 | 26/30 | 8-Φ23/12-Φ23 | 760 | 320 | 103/108 | |
| 250 | 330 | 395/405 | 350/355 | 28/32 | 12-Φ23/12-Φ28 | 875 | 320 | 166/190 | |
| 300 | 356 | 445/460 | 400/410 | 28/32 | 12-Φ23/12-Φ28 | 1040 | 400 | 238/274 | |
| 350 | 381 | 505/520 | 460/470 | 30/36 | 16-Φ23/16-Φ28 | 1195 | 400 | 310/356 | |
| 400 | 406 | 565/580 | 515/525 | 32/38 | 16-Φ28/16-Φ31 | 1367 | 500 | 440/506 | |
| 450 | 432 | 615/640 | 565/585 | 32/40 | 20-Φ28/20-Φ31 | 1460 | 500 | 660/759 | |
| 500 | 457 | 670/715 | 620/650 | 34/42 | 20-Φ28/20-Φ34 | 1710 | 500 | 810/932 | |
| 600 | 508 | 780/840 | 725/770 | 36/48 | 20-Φ31/20-Φ37 | 2129 | 500 | 1100/1256 |
